Statische Berechnung von Bodenplatten für Hochregallager

Prüfungspflichtige Statik für Hochregallager und Industriebodenplatten.

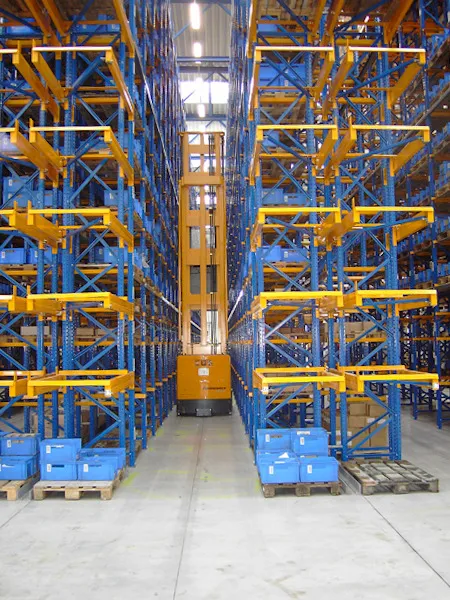

In einem Hochregallager trägt die Bodenplatte die gesamte Regalanlage. Jeder Regalfuß leitet eine hohe Einzellast in den Beton ein, dazu kommen Lasten aus Flurförderzeugen und Zwängungen aus Schwinden und Temperatur. Die Bodenplatte wird damit zum Gründungsbauteil, und ihre Tragfähigkeit muss entsprechend nachgewiesen werden.

Nur bei einer Oberkante Lagergut unter 7,50 m entfällt die Prüfungspflicht. Darüber sind für die statische Berechnung der Bodenplatte ausschließlich bauaufsichtlich eingeführte Regelwerke heranzuziehen – der Eurocode bzw. die Stahlfaserrichtlinie. Nur solche Berechnungen sind prüfungsfähig.

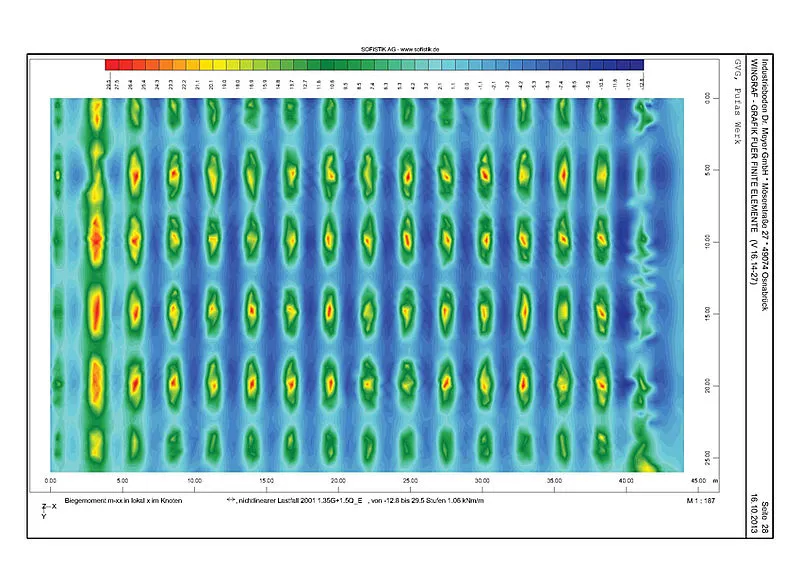

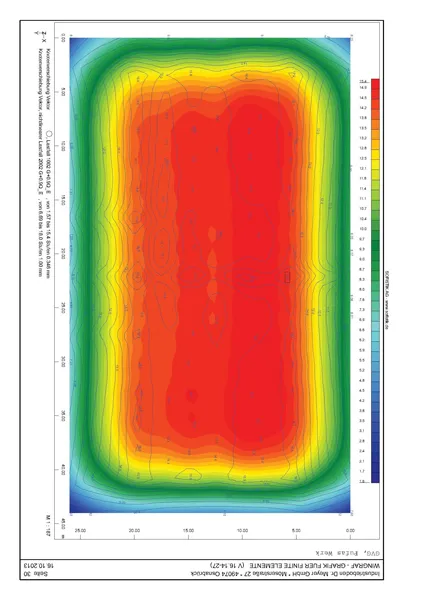

Wir berechnen Bodenplatten nach der Methode der Finiten Elemente und setzen dafür eigens entwickelte Programme für nichtlineare Plattenstatik ein. Sie bilden das tatsächliche Materialverhalten des Betons wirklichkeitsnäher ab als vereinfachte lineare Verfahren. So entsteht eine Platte, die sicher nachgewiesen und trotzdem nicht überdimensioniert ist.

Auch für bestehende Bodenplatten bestimmen wir nachträglich die Tragfähigkeit, etwa wenn eine Regalanlage umgebaut, höher gestapelt oder mit anderen Fahrzeugen betrieben werden soll.

Projekt besprechen 0541 5805471-0

Unser Leistungsumfang

Prüfungspflichtige Statik für Hochregallager und Industriebodenplatten.

Prüfungspflichtige Statik

Lediglich bei OK Lagergut < 7,50 m entfällt die Prüfungspflicht. Das bedeutet: Nur bauaufsichtlich eingeführte Regelwerke nach dem Eurocode bzw. der Stahlfaserrichtlinie sind für statische Berechnungen von Bodenplatten heranzuziehen und prüfungsfähig.

Hochregalanlagen

Statische Berechnungen der Betonsohlplatte als Plattengründungskörper werden insbesondere bei Hochregalanlagen vielfach prüfungs- und genehmigungspflichtig. Wir erstellen hierzu speziell erforderliche statische Berechnungen nach der Methode der Finiten Elemente.

Wirtschaftliche Berechnung

Wir berechnen wirtschaftlich mit Hilfe hierfür speziell entwickelter Programme in nichtlinearer Plattenstatik zur kostengünstigen Ausnutzung des Materialverhaltens von Betonsohlplatten unter Berücksichtigung vorteilhafter, nichtlinearer Stoffgesetze.

Statische Berechnungen für Hochregallager im Detail

Berechnungsgrundlagen

  • Eurocode-konforme Berechnungen
  • Stahlfaserrichtlinie
  • Methode der Finiten Elemente
  • Nichtlineare Plattenstatik
  • Plattengründungskörper
  • Materialoptimierte Auslegung

Prüfungsleistungen

  • Prüfungspflichtige Statik ab 7,50 m
  • Genehmigungspflichtige Berechnungen
  • Bauaufsichtliche Nachweise
  • Tragfähigkeitsnachweise
  • Gebrauchstauglichkeit
  • Ermüdungsnachweis

Statische Berechnungen: jetzt anfragen

Häufige Fragen

Ab wann ist die Statik der Bodenplatte prüfungspflichtig?

Die Prüfungspflicht entfällt lediglich bei einer Oberkante Lagergut unter 7,50 m. Bei höheren Regalanlagen ist die Bodenplatte als Plattengründungskörper prüffähig nachzuweisen.

Warum rechnen Sie nichtlinear?

Eine nichtlineare Berechnung berücksichtigt das tatsächliche Verhalten von Beton unter Last genauer als ein lineares Modell. Die Tragreserven des Materials werden dadurch wirtschaftlich genutzt, statt sie durch pauschale Annahmen zu verschenken.

Welche Unterlagen brauchen Sie für die Berechnung?

In der Regel das Regallayout mit den Fußlasten, Angaben zu den eingesetzten Flurförderzeugen, das Baugrundgutachten sowie die geplante Nutzung der Fläche. Was im Einzelfall fehlt, klären wir im ersten Gespräch.

Lässt sich eine bestehende Bodenplatte für eine neue Regalanlage nachweisen?

Häufig ja. Wir bestimmen die Tragfähigkeit der vorhandenen Platte nachträglich, bei Bedarf ergänzt durch Materialprüfungen vor Ort, und weisen die neue Nutzung rechnerisch nach.
